目前在熔鋁爐 上應(yīng)用的耐火澆注料已基本能夠滿足窯爐的正常運(yùn)轉(zhuǎn)，對于熔鋁爐來說，耐火澆注料的使用損壞原因大體可以分為兩類：①爐子在使用過程中耐火澆注料出現(xiàn)裂紋，鋁液將會滲入內(nèi)襯，形成對爐體的侵蝕。②爐口填料部位，投料時對爐口部位澆注料的磨檫造成大塊的爐口澆注料下掉，從而破壞整體結(jié)構(gòu)。大大降低了爐子的使用壽命。

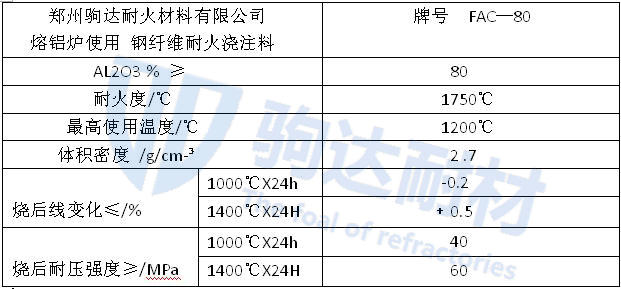

由于裝料時，料斗或鋁錠會經(jīng)常碰撞爐口。使用磚砌的爐墻頂會經(jīng)常被整塊撞掉、時間不長就會殘缺不全，需要經(jīng)常修補(bǔ)，否則，就會燒壞爐蓋和爐殼。在此部位使用鋼纖維耐火澆注料FAC-80就很好地解決了這一問題，該澆注料AL2O3含量大于80 內(nèi)含耐熱鋼纖維，具有抗壓強(qiáng)度高，耐磨損，抗沖刷，抗熱震及防機(jī)械碰撞性能好的特點(diǎn)，使用壽命長具體參數(shù)見下表。
鋼纖維耐火澆注料FAC-80配方選用一級高鋁料，粒度為5~3mm 占35%~40%，3~1mm的占15%~20%，1~0mm的占5%~10%，膨脹劑藍(lán)晶石3%~8%，復(fù)合結(jié)合劑7%。在添加耐熱鋼纖維，其規(guī)格為截面0.2mmX1.0mm長度為20mm、30mm、25mm和35mm沿用國際上的牌號分為1Cr15Ni36W3Ti，試驗與生產(chǎn)實(shí)踐證明了，在耐火澆注料中添加1%~5%的耐熱鋼纖維，均可大刀片增強(qiáng)和曾韌的效果。但是耐熱鋼纖維的熔融溫度和臨界氧化溫度較低，不宜在過高溫下時候用。否則。由于鋼纖維的熔融和氧化，將損傷破壞耐火澆注料的組織結(jié)構(gòu)，造成窯爐或熱工設(shè)備的使用壽命下降。這就是說在鋼纖維耐火澆注料FAC-80澆注料只適合用于熔鋁爐的爐口部位或者是爐頂 爐蓋 ，不宜用于爐膛抗?jié)B透和抗侵蝕層。當(dāng)摻加耐熱鋼纖維后的澆注料使用溫度一般為1200℃左右。
